AI 赋能：如何用 Claude 瞬间生成专业级系统架构图

在数字化转型加速的今天，系统设计与架构能力已成为技术工作者的核心竞争力。一张清晰、美观的架构图，往往胜过千言万语，能让复杂的系统逻辑一目了然。

然而，传统的绘图方式往往让人望而却步：

• 门槛高：需要熟练掌握 Visio, OmniGraffle, ProcessOn 等专业工具。
• 耗时久：调整对齐、配色、连线占据了大量时间，修改成本极高。
• 风格乱：难以统一格式，从文本思维到图形表达存在巨大的转换鸿沟。

在多次尝试 WPS AI、豆包、通义千问等工具后，我发现生成的图表在专业度和美观度上仍有欠缺。直到我发现了 Claude (配合特定 Prompt) 的强大能力——它可以一键生成代码级的 SVG 或 HTML 架构图，只需简单截图，即可完美嵌入 PPT，极大地提升了技术交流的效率。

本文将分享这一高效方法，助你轻松搞定“高大上”的架构图。

🎨 效果预览

在深入方法之前，先来看看 AI 生成的实际效果。这些图表均由 Claude/Gemini 3 配合提示词直接生成 SVG/HTML 渲染而成。

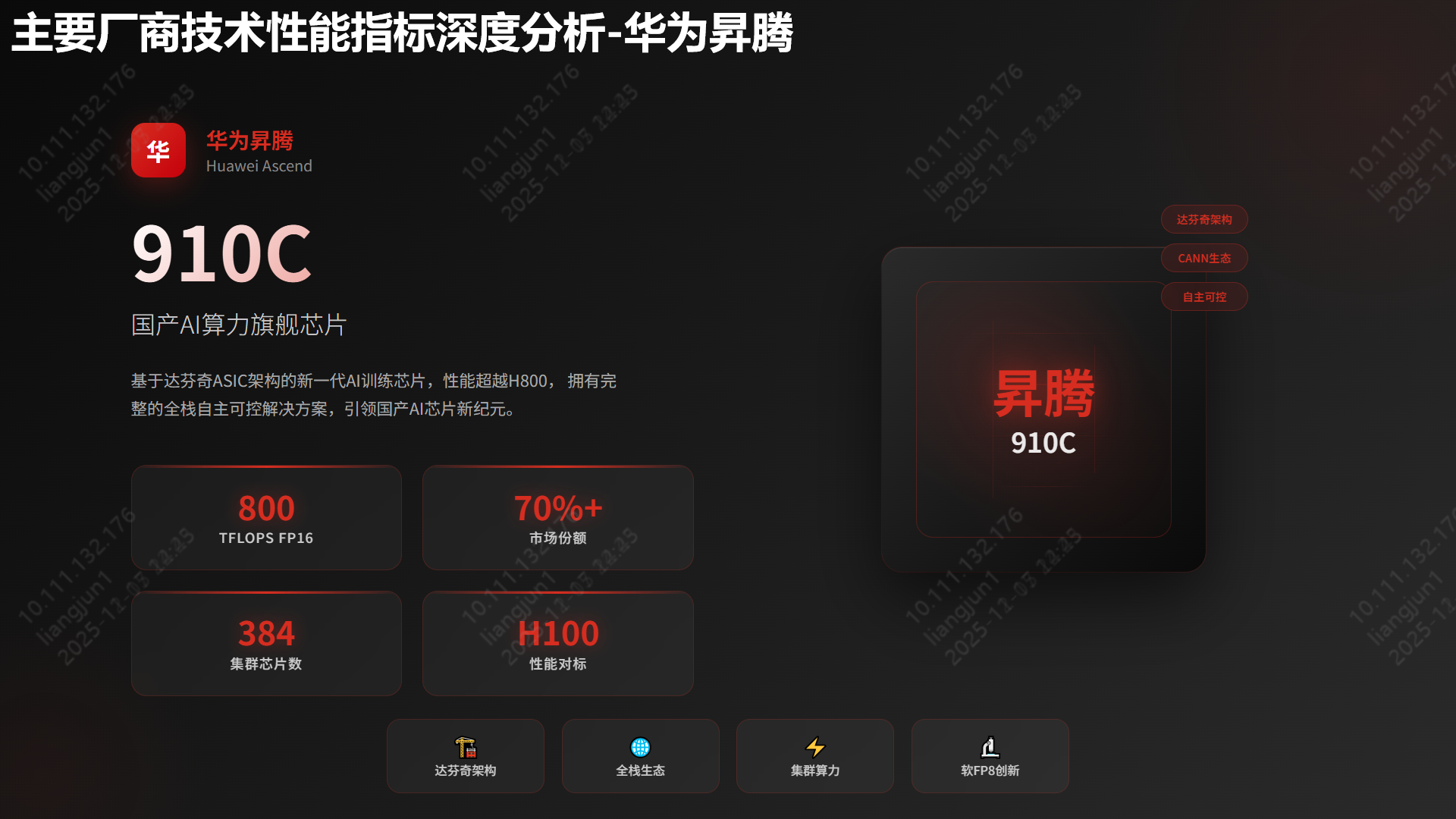

1. 宣传汇报类

适用于产品介绍、方案推广，风格现代简洁。

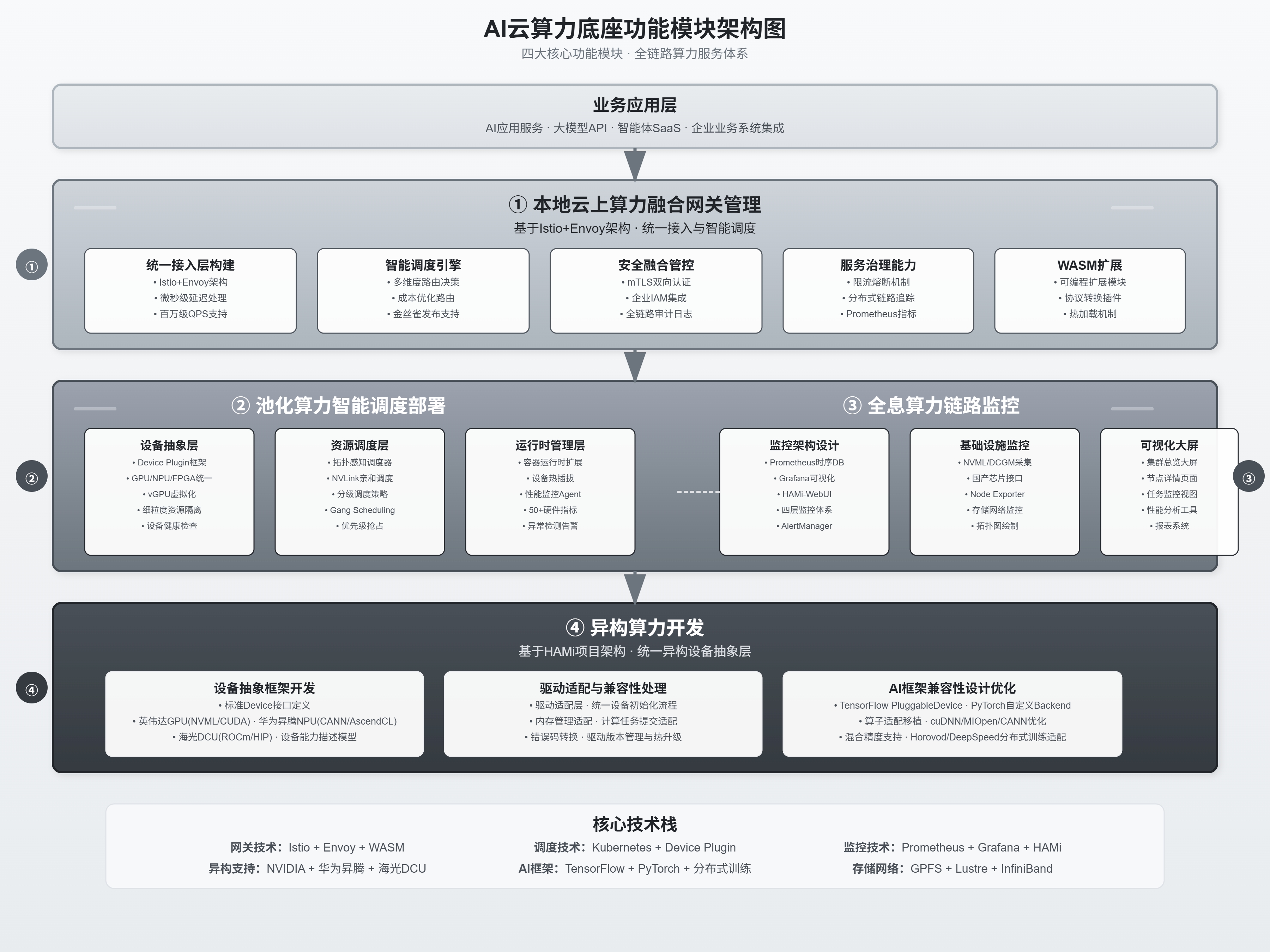

2. 架构设计类

适用于技术评审、系统蓝图，层次分明，逻辑严密。

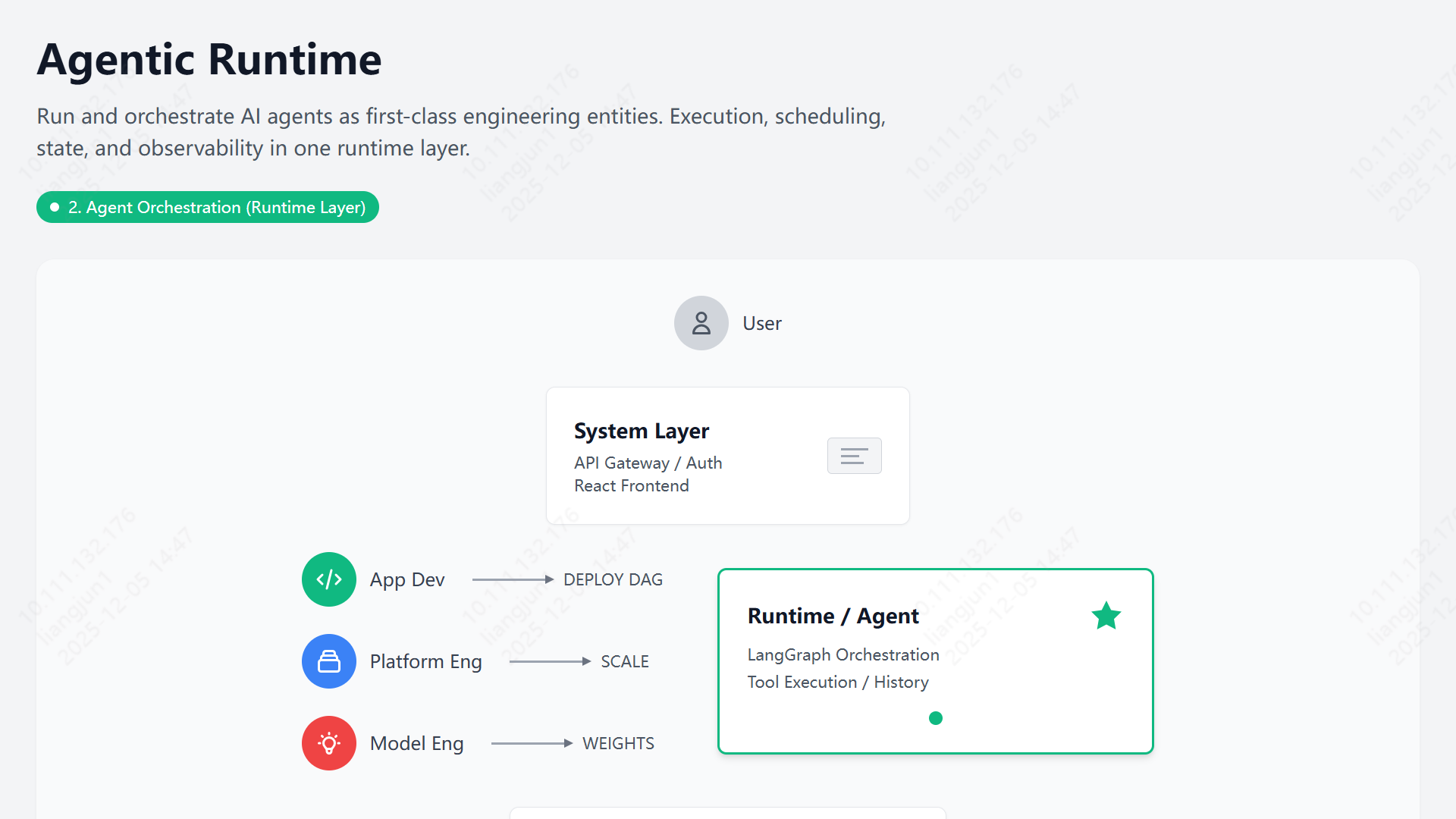

3. 业务流程类

适用于泳道图、状态流转，清晰直观。

🛠️ 准备工作

要实现上述效果，你需要准备好以下环境：

方案 A：在线直接生成 (推荐)

如果你能顺畅访问 Google 服务，直接使用 Google AI Studio 是最便捷的选择。

方案 B：客户端 + API

对于国内网络环境，推荐使用本地客户端配合 API 服务：

1. 客户端：下载安装 Cherry Studio (支持多模型管理的优秀客户端)。
2. API 服务：你需要一个支持 Claude 3.5 Sonnet 或 Gemini 1.5 Pro 的 API。
   • 推荐渠道：DMX API (使用邀请码 bDx3 可获赠额度)
   • 备选渠道：OpenRouter 等其他聚合服务商。

🚀 实战演练：4步生成架构图

以 Cherry Studio + Claude 4 Sonnet 为例，生成一张架构图仅需四步：

1. 准备文档：梳理好你的系统描述、功能列表或技术栈说明。
2. 输入指令：将下方的“万能提示词”填入对话框。
3. 获取代码：AI 会输出一段 SVG 或 HTML 代码。
4. 渲染保存：Cherry Studio 会自动渲染预览，直接截图或保存即可。

核心提示词 (Prompt)

复制以下 Prompt，将 <此处替换为系统描述> 替换为你实际的业务内容：

*****
<此处替换为系统描述>
*****

为以上内容设计一张软件系统的功能架构图，并输出 SVG 源码。

**设计要求：**
1.  **视觉风格**：采用专业的系统架构图样式。
    *   布局：逻辑分层，上层靠近用户/业务，下层靠近底层/数据。
    *   配色：参考现代科技风格（如蓝、白、灰主色调），配色和谐专业。
2.  **内容准则**：
    *   内容严格以 ***** 之间的描述为准。
    *   层级顺序可根据架构逻辑进行微调，不必完全死板照搬。
3.  **布局细节**：
    *   层次清晰，模块之间严禁重叠或遮挡。
    *   容器包裹效果要自然，子模块不要溢出父容器。
    *   严格对齐（左对齐、居中对齐），模块间距均匀。
4.  **最终输出**：仅输出一段完整的、可直接渲染的 SVG 代码。

输入示例

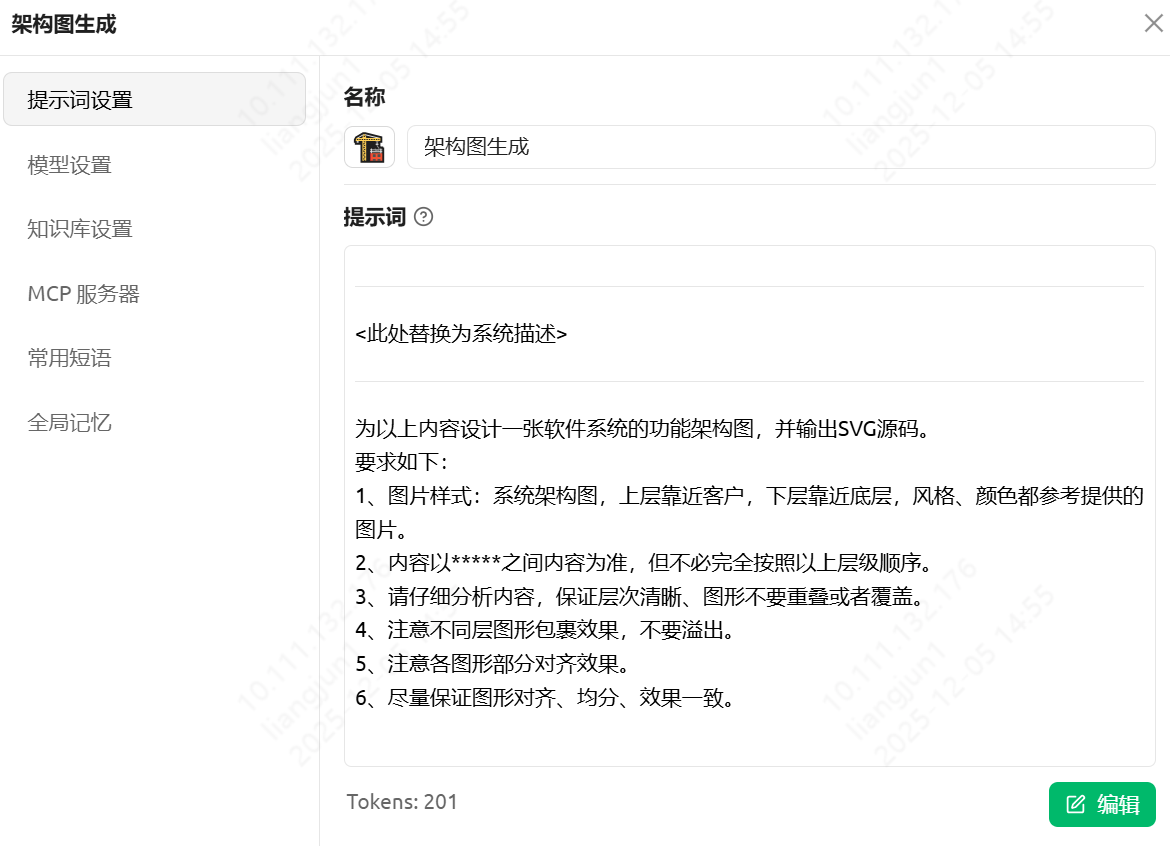

Cherry Studio示例：

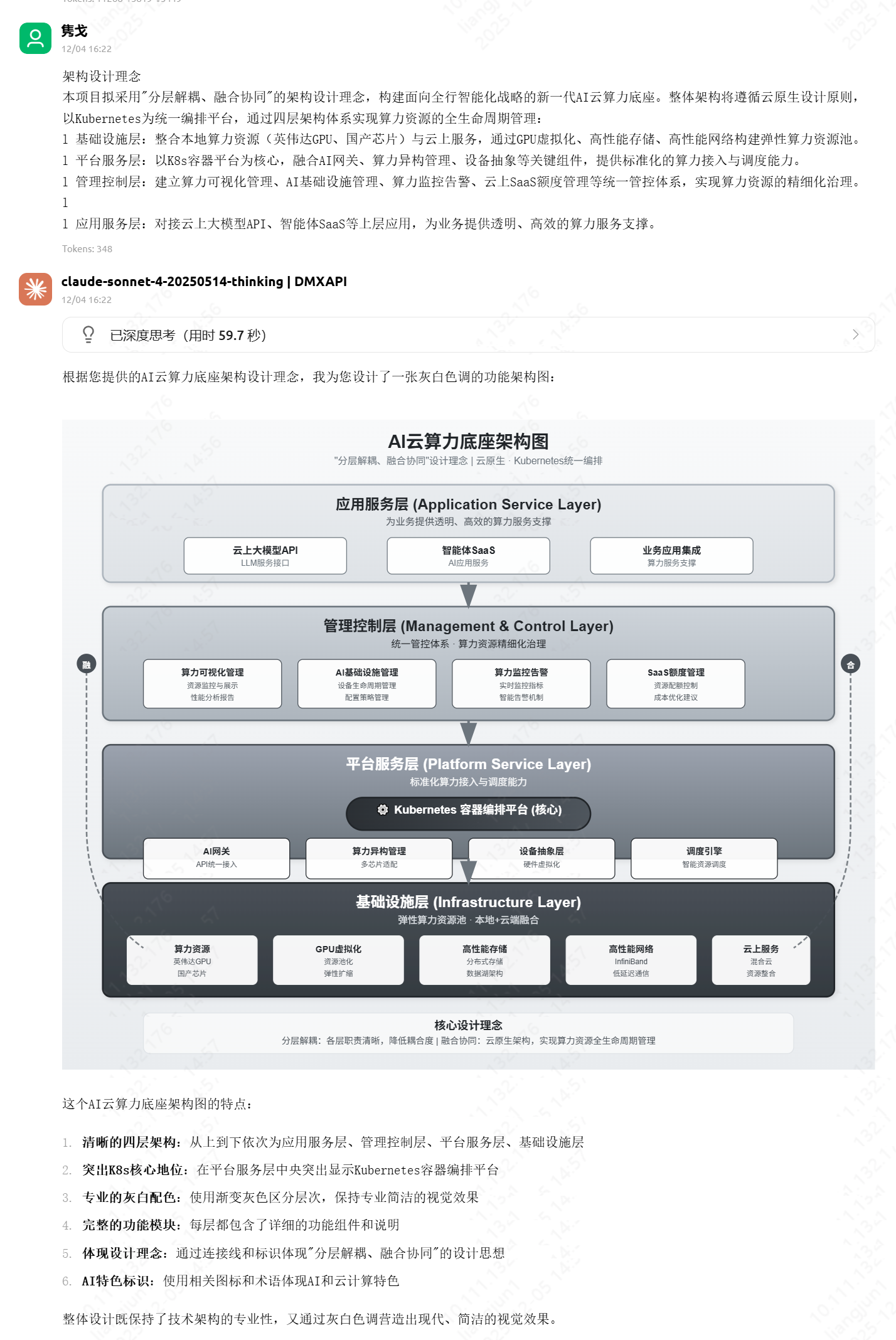

最终产出

经过 AI 的即时运算，你将获得类似下图的精美架构图。

如果你用Cherry Studio可以直接复制/下载图片用于 PPT 汇报绝对吸睛！

💡 总结

AI 正在重塑我们的工作流。通过将“绘图”这一繁琐过程转化为“描述”这一认知过程，我们不仅节省了时间，更能将精力集中在系统设计本身的逻辑与价值上。下次做 PPT 时，不妨试试这个方法。
